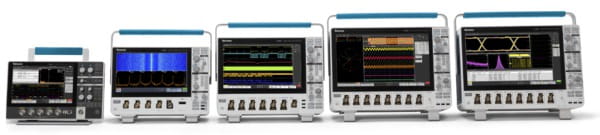

Tektronix 新一代示波器
| 2 系列 MSO | 3 系列 MDO | 4 系列 MSO | 5 系列 B MSO | 6 系列 B MSO |
| 小巧便攜的電池供電儀器 | 適用于任何測試臺的極致多功能性 | 多達 6 個通道的高可見性臺式測試儀 | 高級分析和多達 8 路輸入 | 高速信號的細節無與倫比 |
尺寸小巧的多功能示波器，滿足日常調試之需
2 系列 MSO 具有多達 4 路模擬通道、500 MHz 帶寬、2.5 GS/s 采樣率、16 通道 MSO、50 MHz AFG、4 位數字波型發生器、高級觸發器、協議解碼和 DVM，而且頻率計數器具有多種功能。所有功能均集成于約 1.5" 厚的緊湊型儀器外殼內，使其成為電子調試和測試的首選示波器，不受工作地點的任何限制。
2 系列 MSO 的電容式觸控屏和高度直觀的用戶界面專為觸控而設計，使得泰克屢獲殊榮的新一代示波器系列不斷壯大。共享用戶界面和可編程接口使您可以輕松使用泰克所有的新一代示波器
選配電池組之后，同一臺儀器既可在實驗室中使用，也可在現場使用，從而擴展了儀器應用。
憑借大量兼容探頭和整套附件，2 系列 MSO 成為同類產品中性能最強大、功能最齊全的儀器，適合各種應用領域。
直觀的觸控屏和簡化的前面板

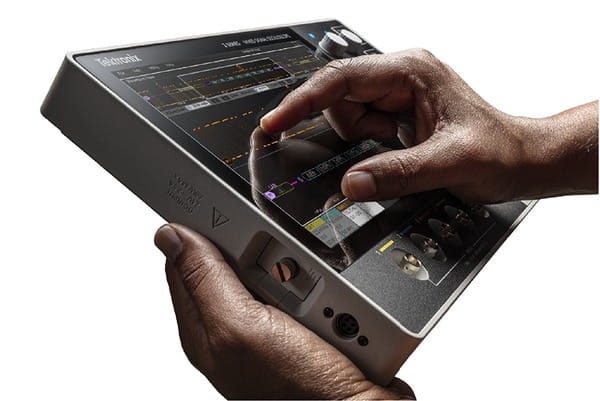

2 系列 MSO 提供與高端泰克示波器相同的一流用戶界面，并支持與觸控類消費電子設備類似的交互體驗。
左/右或上/下拖動波形，調節水平位置和垂直位置，或卷動縮放視圖
使用手勢，在水平方向或垂直方向改變標度或進行放大/縮小
從右側滑入，會出現結果條；從上往下滑，會進入顯示屏左上角菜單
電容式觸控顯示屏交互操作
簡化的前面板保留了關鍵按鈕和旋鈕，配有彩色 LED 環形燈，允許快速訪問和輕松調整最常用的儀器設置。
薄膜開關技術使其堅固耐用，適合在惡劣環境中使用，易于清潔。
簡化、直觀的前面板，帶有彩色 LED
流線型前面板與直觀的觸控界面相結合，使任何新工程師都能輕松上手并開始使用儀器。
還支持 USB 鼠標和/或鍵盤，并可用作與儀器之間的第三種交互方法。
通過可深度定制的用戶界面，同時查看模擬通道、解碼串行總線波形、結果表、測量結果、數學 FFT 圖和光標讀數以及每路輸入的設置信息。
極易使用的界面和全面的分析，讓您快速、深入地了解情況
2 系列 MSO 的用戶界面采用全新設計，旨在簡化觸控操作。所有關鍵信息均以一系列標記呈現，其中帶有顯示關聯性的視覺提示。只需輕輕一點，即可立即訪問儀器配置或波形管理任務。
2 系列 MSO 在此類產品中擁有革命性的全新堆疊顯示模式，在傳統模式中，所有波形都疊加在一條格線上，導致不必要的取舍：
為了避免波形疊加，需要調整每個波形的垂直標度和位置，從而僅使用一小部分 ADC 量程，導致測量不準確。
調整波形垂直標度和位置會導致波形疊加，從而難以辨別單個波形的細節。
在堆疊顯示模式下，每個波形都有自己的片段（附加格線），用來代表整個 ADC 量程，以實現最佳的可見性和準確性。還可以疊加多組通道，以實現信號的可視比較。
2 系列混合信號示波器 (MSO) 提供了一套完善的標準分析工具，包括：
波形光標和屏幕光標，支持用戶選擇讀數位置。
36 次自動測量，帶有測量統計和選通，能夠添加無限次數的測量，可從一次測量導航到下一次測量，以及立即查看最小或最大結果。
基本和高級波形數學，包括任意編輯公式。
基本 FFT 分析，包括查看幅值或相位的選項，用于自定義窗口類型、選通和單位的多個選項。
2 系列 MSO 的超大顯示屏不僅為信號提供充足的查看區域，還為示圖、測量結果表、總線解碼表等提供充足的顯示空間。您可以輕松調整各種視圖的大小，重新確定其位置，以適應自己需求。
觸發
發現電路問題只是第一步，然后，您必須捕獲對應的事件，以確定根本原因。2 系列 MSO 提供一整套高級觸發器，包括欠幅、邏輯、脈寬、觸發器、超時、上升/下降時間、建立和保持、串行數據包以及可用于捕獲罕見復雜事件的并行數據。

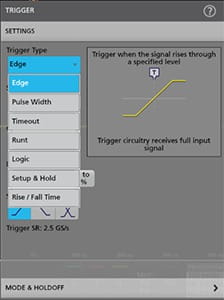

只需雙擊感興趣的項目，即可進入配置菜單。此時雙擊觸發標記即可打開觸發菜單
事件動作

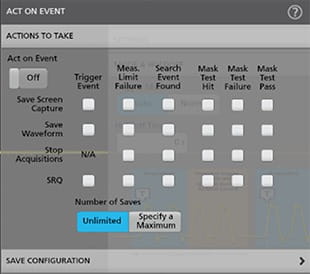

儀器內置的“事件動作”功能使用戶能夠設置示波器，以便在滿足指定條件（如觸發事件、測量限制失效、搜索事件或模板測試事件）時執行某些操作來做出響應。這樣可以輕松捕獲和分析罕見事件。
當發生特定事件時，示波器可以使用“事件動作”功能自動運行
導航和搜索
借助高達 10 M 點的記錄長度，您可以在一次采集中捕獲多個感興趣的事件，甚至捕獲數千個串行數據包，同時保持高分辨率來放大觀察信號細節。
如果沒有適當的搜索工具，在長波形記錄中找到感興趣的事件可能會耗費大量的時間。
搜索功能可以通過采集用戶自定義事件來自動搜索。所有事件的發生均以搜索標記突出顯示，以便于導航。搜索類型包括邊沿、脈寬、超時、欠幅、窗口、邏輯、建立和保持、上升/下降時間和并行/串行總線包內容。您也可以快速跳轉至搜索結果的最小值和最大值。
標注
在團隊中共享數據、稍后重新創建測量或出具客戶報告時，記錄下測試結果和方法至關重要。
在屏幕上點擊幾下，即可按需創建大量自定義標注，使您能夠記錄波形的特定詳細信息。通過各標注，您可以自定義文本、位置、顏色、字體大小和字體。
用于觸發窄脈沖的脈寬觸發器示例
總線波形提供與時間相關的解碼包，而總線解碼表則顯示整個采集中的所有數據包，可使用搜索功能進行導覽
模板測試
模板測試提供了一種測試信號質量的好方法。掩模可限定示波器一部分顯示屏無信號進入。可以根據具有用戶定義公差的金標準信號或在屏幕上繪制模板分段來定義模板。
2 系列 MSO 提供一套全面的模板工具：
定義測試持續時間（以波形數量為單位）
設置判定測試失敗前必須滿足的違規閾值
計數違例/失敗和報告統計信息
設置違例、測試失敗和測試完成時執行的操作

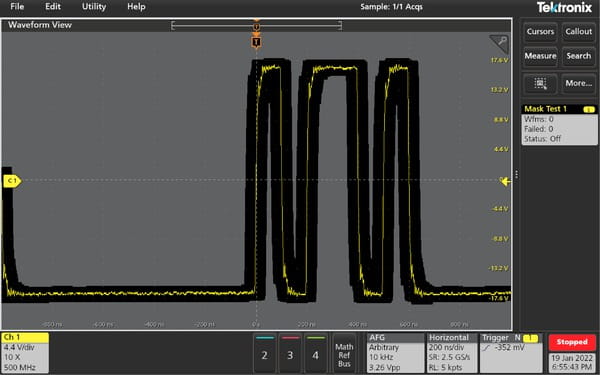

基于金標準參考信號的極限模板測試
串行協議觸發和分析（可選）
2 系列 MSO 為處理嵌入式設計中最常見的串行總線提供了一套強健的工具，包括 I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT。
協議解碼和觸發功能非常重要，可通過觀察一條或多條串行總線上的流量來跟蹤系統中的活動流程。
串行協議觸發可以觸發特定包內容，包括包頭、特定地址、特定數據內容、唯一的標識符、誤碼。
總線波形提供總線各種信號（如時鐘、數據、芯片啟用等）的高級綜合視圖，可以簡便地識別數據包的開始和結束位置，并識別子包成分，如地址、數據、標識符、CRC 等等。
總線波形在時間上與顯示的所有其他信號一致，可以方便地測量被測系統各部分的時間關系。
總線解碼表可提供采樣中所有解碼數據包的表格視圖。數據包帶有時間標記，針對每個組成（地址、數據等）按列連續地列出。

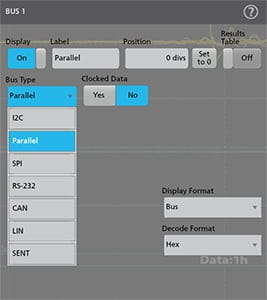

總線菜單提供配置總線參數的選項
數字通道（選配）
2 系列 MSO 配備 16 路數字通道。P6316 數字探頭可用于將多達 16 路信號連接到示波器的數字輸入端。探頭隨附的附件使您可以直接連接到 8x2 方形排針。隨附的跨線組和夾鉗可用于卡入表面貼裝器件或測試點，從而帶來更大的靈活性。
每個數字通道均可單獨瀏覽以查看其狀態。或者，可以將多個數字通道分組，以總線形式一起查看。符號表也可應用于總線視圖，以獲得更高級別的總線事務視圖。波型觸發功能可用于觸發關注的波型。
任意函數發生器（可選）
2 系列 MSO 可以選配 50 MHz 任意函數發生器，特別適合仿真某項設計內部的傳感器信號，或在信號中添加噪聲以執行裕量測試。AFG 輸出為多路復用，提供 Aux Out 信號。
幾種預定義波形，包括正弦波、方波、脈沖、鋸齒波/三角波、直流、噪聲、sin(x)/x (Sinc)、高斯、洛侖茲、指數上升/下降、半正矢和心電圖信號。
任意波形發生器提供 128k 記錄點，用于加載在模擬輸入端捕獲的波形（保存的文件）。或者，也可以使用泰克 ArbExpress PC 版波形創建和編輯軟件快速輕松地生成復雜波形。

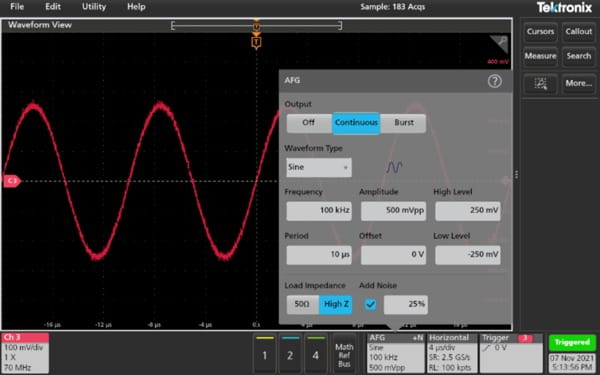

靈活設置 AFG 輸出。該測試用例中，正弦波形添加了 25% 的噪聲
數字波型發生器（可選）
2 系列 MSO 中包含一個 4 位數字波型發生器，每位記錄長度為 2k 點，用于在預定義電壓電平下生成 4 個數字信號。
可以使用預定義的 CSV 文件將輸出波型加載到內存中，或者根據需要手動將每路輸出的狀態設置為高、低、切換或 Hi-Z。
數字電壓表和頻率計數器（可選）
儀器集成有一個 4 位數字電壓表和一個 8 位頻率計數器。任何模擬輸入都可以作為電壓表的來源，使用的探頭與通用示波器相同。頻率計數器非常精確地讀取所選輸入通道的頻率。
連接性
2 系列 MSO 含有多種端口，支持儀器連接到網絡、直連到 PC 或連接到其他測試設備。
兩個 USB 2.0 端口可以輕松地將截屏、儀器設置和波形數據傳送至 USB 大容量存儲設備。還可以把 USB 鼠標和鍵盤連接到 USB 主控端口，控制儀器，輸入數據。
USB 設備端口可用于從 PC 遠程控制示波器。
標準 10/100BASE-T 以太網端口可輕松連接到網絡，并遠程控制儀器和查看采集的數據。
電池組（可選）

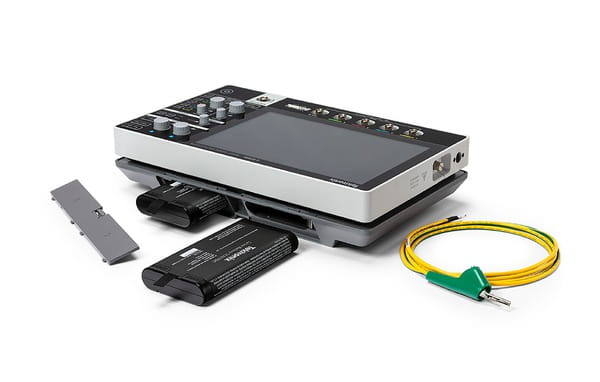

可安裝在儀器背面的雙電池槽電池組
2 系列 MSO 還支持選裝電池組，提升使用靈活性，以便在沒有交流電源的區域（如現場使用的測試設備）進行測量。
電池組有 2 個電池槽，可在操作期間熱插拔電池，以延長電池的續航時間。
儀器在接通交流電源時為電池充電，也可使用外部充電器為電池充電。
可編程接口和向后兼容性
可編程接口命令可用于通過 USB 設備端口或以太網端口遠程控制儀器。這樣便可以對儀器進行編程以執行一組自動化任務或集成到更大的系統中，此類系統包括執行特定任務的其他設備。
可編程接口命令集與新一代泰克示波器兼容，易于重復使用為其他泰克示波器編寫的代碼。
該儀器還支持兼容模式，啟用該模式后，可使 2 系列 MSO 與傳統 TDS2000、TBS1000 和 MSO/DPO2000 系列泰克示波器的可編程命令兼容。此兼容模式使您可以輕松地將現有測試系統中的舊型號示波器更換為 2 系列 MSO。
附件
外部電池充電器
除了電池組之外，還提供了其他幾種附件，使 2 系列 MSO 適合各種應用場合
機架安裝套件，用于將儀器安裝在生產用的機架中

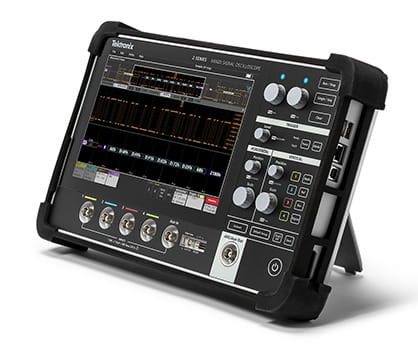

帶單撐的防護軟包，用來保護儀器，便于帶入現場
用于運輸儀器的硬質旅行箱
儀器背面的 100 mm x 100 mm 標準 VESA 接口兼容各種附件
安裝在現成支架臂上的 MSO24

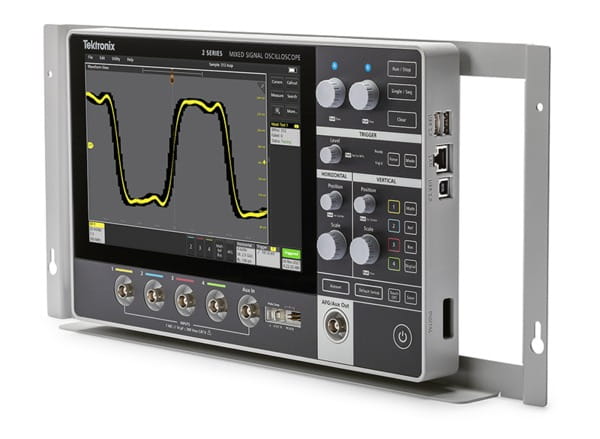

機架安裝套件
教育功能
隨時隨地助您一臂之力。
2 系列混合信號示波器 (MSO) 包括多種實用資源，您可以迅速解答疑問，而不必翻閱手冊或登錄網站：
各種菜單中使用圖形圖像和說明文本，迅速概括介紹各個功能。
所有菜單的右上角都有一個問號圖標，通過它可以直接進入集成幫助系統中適用于該菜單的部分。
幫助菜單包括簡短的用戶界面教程，新用戶可以在幾分鐘內迅速了解儀器操作。
內置幫助迅速解答疑問，而不必翻閱手冊或登錄網站
功能控制
2 系列 MSO 提供多種新的控制方式，可以讓教育工作者用更多的時間來講授電路概念，減少實驗設置和管理方面的工作。
教育工作者可以在儀器上禁用自動設置、光標和自動測量，從而可以向學生講授基礎概念，幫助他們了解怎樣使用儀器水平控制功能和垂直控制功能獲得波形顯示畫面，使用格線測量時間和電壓，手動繪制/計算信號特性。
TekDrive
2 系列 MSO 與 TekDrive 協作測試和測量數據工作區進行了本地集成，允許用戶從任何相連設備上傳、存儲、整理、搜索、下載并共享任何文件類型。
隨時隨地無縫訪問數據
直接在儀器上保存/調用
使用瀏覽器檢查、分析和報告任何設備上保存的數據
與其他貢獻者無縫協作
使用 REST API 通過腳本集成到任何工作流程中
TekScope PC 分析軟件

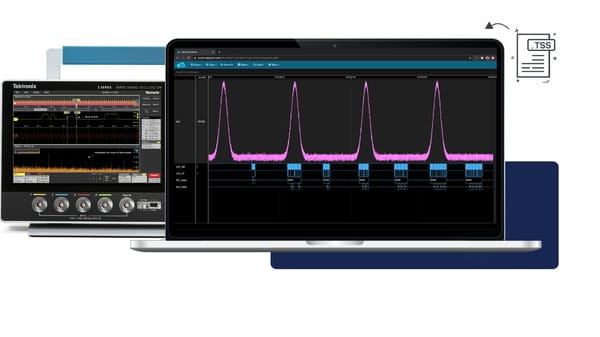

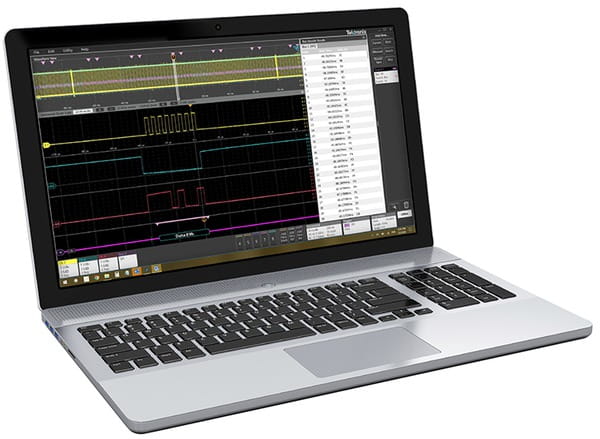

在 PC 上獲取屢獲殊榮的示波器所帶來的分析能力。隨時隨地分析波形。
使用與示波器相同的 UI 界面在任何地點分析波形，而無需用到示波器
與同事和客戶共享數據
在同一屏幕上同步顯示來自多個示波器的波形
添加高級分析功能，如頻譜分析、抖動分析和高級總線解碼。
PC 上的 TekScope 軟件
主要性能指標
模擬輸入通道
2 路或 4 路輸入
帶寬
70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz
采樣率
2.5 GS/s 半通道
1.25 GS/s 全通道
記錄長度
每個通道 10 M 個點
垂直分辨率
8 位 ADC
高分辨率模式下高達 16 位
標準觸發類型
邊沿、脈寬、欠幅、超時、邏輯、建立和保持、上升/下降時間和并行總線
標準分析
光標：波形，豎線、橫線和橫豎線
測量: 36
圖：XY，限值模板
數學：基本波形代數、FFT 和高級公式編輯器
搜索: 搜索任何觸發標準
串行觸發、解碼和分析（可選）
I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT
數字輸入通道（可選，今后推出）
16 位輸入
任意函數發生器（可選）
50 MHz 波形生成
波形類型：任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖
數字波型發生器（可選，今后推出）
4 位
用戶定義、手動和切換
數字電壓表（可選，今后推出）
4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
5 位頻率計數器
觸發頻率計數器（可選，今后推出）
8 位
顯示
10.1 英寸 TFT 彩色
WXGA (1280 x 800) 分辨率
容性（多觸點）觸摸屏
連接性
USB 2.0 主控端口
USB 2.0 設備（2 個端口）
LAN（10/100 Mb/s Base-T 以太網）
電池組（可選）
電池組，帶 2 個電池槽，具有熱插拔功能
正常使用時間為 8 小時（兩節電池）
遠程控制
借助網絡連接和遠程虛擬網絡計算 (VNC)，可遠程查看和控制示波器。
VESA 安裝
100 mm x 100 mm VESA 接口
安全性
Kensington 防盜鎖
標配探頭
每條通道一個 TPP0200 200 MHz 10x 電壓探頭
協作工具（可選）
TekDrive：通過 TekDrive 云保存和調用波形、設置和截屏。與團隊中的其他成員共享數據。
TekScope：執行基本的儀器控制并將波形數據傳輸到 PC。離線分析，比如對保存的數據進行協議解碼、自動測量等。
