主要性能指標
泰克4系列示波器憑借富于創新的手勢開合縮放式觸摸屏用戶界面、高清顯示器以及 4 路或 6 路 FlexChannel? 輸入（每條通道可測量 1 個模擬信號或 8 個數字信號），4 系列 MSO 可以隨時應對當今和未來棘手的挑戰。它為性能、分析和整體用戶體驗設立了新的標準。
輸入通道
4 或 6 FlexChannel? 輸入
每個 FlexChannel 提供：
一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者
使用 TLP058 邏輯探頭時 8 個數字邏輯輸入
帶寬（所有模擬通道）
200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz（可升級）
采樣率（所有模擬/數字通道）
實時：6.25 GS/s
記錄長度（所有模擬/數字通道）
標配 31.25 M 點（選配升級 62.5 M 點）
波形捕獲速率
>500,000 個波形/秒
垂直分辨率
12 位 ADC
高分辨率模式下高達 16 位
標準觸發類型
邊沿，脈沖寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升/下降時間，并行總線，序列，可視觸發，視頻（可選），射頻對時間（可選）
輔助觸發 ≤300 VRMS（僅邊沿觸發）
標準分析
光標：波形，V條，H條，V&H 條
測量：36 項
頻譜視圖：頻域分析，獨立控制頻域和時域
FastFrame?：分段內存采集模式，最大觸發速率 >5,000,000 波形/秒
繪圖：時間趨勢、直方圖、頻譜和
數學：基本波形代數、FFT 和高級公式編輯器
搜索：搜索任何觸發標準
可選分析
高級頻譜視圖
RF 與時間光跡、觸發、光譜圖和 IQ 捕獲
模板/極限測試
高級功率測量和分析
三相電氣分析（僅限 6 通道型號）
選配協議觸發、解碼和分析
I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、CAN XL、LIN、FlexRay、SENT、PSI5、CXPI、 USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC 429、Spacewire、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO 和 NFC
任意/函數發生器（選配且可升級）
MHz 波形生成
波形類型：任意波形，正弦，方波，脈沖，鋸齒波，三角形，DC 電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，半正弦，心電圖
數字電壓表（產品注冊后免費提供）
4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
觸發頻率計數器（產品注冊后免費提供）
8 位
顯示
13.3 英寸（338 毫米）TFT 彩色顯示器
高清 (1920 x 1080) 分辨率
容性（多觸點）觸摸屏
連接
USB 2.0 主控，USB 2.0 設備（5 端口）；LAN（10/100/1000 Base-T 以太網）；HDMI；要求連接高清顯示器（1,920 x 1,080 分辨率）
保修
3 年 （標準）
外觀尺寸
11.299 英寸（286.99 毫米）高 x 15.9 英寸（405 毫米）寬 x 6.1 英寸（155 毫米）深
重量：< 16.8 磅（7.6 千克）
切勿因為通道不夠而耽誤您的檢驗和調試流程！
tektronix mso4系列示波器 提供 4 通道和 6 通道型號，搭配 13.3 英寸高清 (1,920 x 1,080) 顯示器，可以更好地查看復雜的系統。許多應用如嵌入式系統、三相電電子器件、汽車電子器件、電源設計和 DC 到 DC 功率轉換器，都要求觀察 4 個以上的模擬信號，檢驗和表征器件性能，調試極具挑戰性的系統問題。
大多數工程師都記得，他們曾調試過特別難的問題，希望更好地查看系統和狀態，但使用的示波器只能提供兩條或四條模擬通道。使用第二臺示波器非常麻煩，需要對準觸發點，很難確定兩臺顯示器之間的定時關系，文檔管理也是問題。
您可能以為，6 通道示波器的價格要比 4 通道示波器高出 ，事實上我們的 6 通道示波器的價格只比 4 通道示波器高出 ~20% ，。新增的模擬通道可以迅速獲得回報，因為您可以按期完成當前項目和未來項目。
FlexChannel? 技術實現了較大的靈活性，拓展了系統查看能力
4 系列 MSO 重新界定了混合信號示波器 (MSO) 的標準。FlexChannel 技術可以將每個通道輸入作為一條模擬通道、8 個數字邏輯輸入（使用 TLP058 邏輯探頭），或同時作為模擬視圖和頻譜視圖（每個域使用獨立的采集控制）。異常靈活，配置起來異常方便。
在 6 FlexChannel 型號中，可以把儀器配置成查看 6 個模擬信號和 0 個數字信號。或 5 個模擬信號和 8 個數字信號。或 4 個模擬信號和 16 個數字信號，3 個模擬信號和 24 個數字信號，依此類推。 您只需增加或拔下 TLP058 邏輯探頭，就可以隨時改變配置，直到獲得適當數量的數字通道。
而不像上一代 MSO 要求進行折衷，因此數字通道的采樣率要低于模擬通道，或者記錄長度要短于模擬通道。4 系列 MSO 采用了全新的數字通道集成度。數字通道與模擬通道共享同樣高的采樣率（最高 6.25 GS/s）和同樣長的記錄長度（最高 62.5M 點）。
前所未有的信號查看功能
完美的 13.3 英寸（338 毫米）顯示器是 它還是分辨率很高的顯示器，支持全高清分辨率 (1920 x 1080)，可以一次查看多個信號，為關鍵讀數和分析提供充足的空間。
查看區域經過優化，確保為波形提供最大的垂直空間。右面的結果條可以隱藏，波形視圖可以占據顯示器的全部寬度。
泰克mso4系 提供了顛覆式的全新堆疊顯示模式。以往，示波器會把所有波形重疊在相同的刻度內，進而會引發很多矛盾：
為了查看每個波形，您要在垂直方向定標和定位每個波形，使它們不要重疊。每個波形只占用可用 ADC 范圍的一小部分，因此測量準確度會下降。
為保證測量精度，您要在垂直方向定標和定位每個波形，以覆蓋整個顯示屏。波形相互重疊，很難區分各個波形上的信號細節
全新堆疊顯示模式則消除了這種矛盾。在創建和刪除波形時，它自動增加和刪除額外的水平波形“分割”（額外的刻度）。每個分割都會使用整個 ADC 范圍。所有波形看上去彼此分開，同時仍使用整個 ADC 范圍，實現了最大的可見性和精度。而且這一切在增加或刪除波形時都是自動完成的！通過拖放顯示畫面底部設置條中的通道和波形標記，可以在堆疊顯示模式中簡便地重新排列各通道的順序。多組通道還可以疊加在一個片段內部，簡化目測對比信號。
超顯示器不僅為信號提供了充足的查看區域，還為示圖、測量結果表、總線解碼表等提供了充足的空間。您可以簡便地調整各種視圖的大小，重新確定其位置，適應自己的應用。
用戶界面異常簡便易用，讓您把重點放在手邊的任務上
設置條 – 管理關鍵參數和波形
波形和示波器運行參數在設置條中用一系列“標志”顯示，設置條位于顯示屏底部。設置條可以直接進入最常用的波形管理任務。您只需輕輕一觸，就可以：
打開通道
增加數學波形
增加參考波形
增加總線波形
啟用選配的集成任意波形/函數發生器 (AFG)
啟用選配的集成數字電壓表 (DVM)
結果條 – 分析和測量
顯示屏右側的結果條只需輕輕一觸，就可以直接進入最常用的分析工具，如光標、測量、搜索、測量和總線解碼結果表、示圖和備注。
DVM、測量和搜索結果標志顯示在結果條中，而不會影響任何波形查看區域。為增加波形查看區域，可以隨時解除及放回結果條。
全新的觸控交互方式
示波器采用觸摸屏已有多年時間，但觸屏界面的設計體驗總是被置后考慮。4 系列 MSO 顯示器包括容性觸摸屏，提供了業界第一個真正為觸控設計的示波器用戶界面。
支持您在手機和平板電腦中使用的、希望在觸控設備中實現的各種觸控操作。
左/右或上/下拖動波形，調節水平位置和垂直位置，或卷動縮放視圖
使用手勢，在水平方向或垂直方向改變標度或進行放大/縮小
將項目從屏幕邊緣拖走，以將其刪除
從右滑出，會出現結果條；從上往下滑，會進入顯示屏左上角菜單
平滑的、快速響應的前面板控件可以使用熟悉的旋鈕和按鈕進行調節，可以增加鼠標或鍵盤作為第三種交互方式。
變量字體大小
從歷史角度看，示波器用戶界面的設計采用固定的字體大小，以優化波形和讀數的顯示。如果所有用戶均具有相同的查看偏好，則可很好實現，但這不切實際。用戶耗費大量時間盯著屏幕，泰克意識到了這一點。4 系列 MSO 為用戶提供可變字體大小的偏好設置；下至 12 點，上至 20 點。調整字體大小時，用戶界面動態縮放，因此您可以輕松地選擇適用于您的應用的最佳大小。
前面板控件更加注重細節設計
傳統上，顯示器和控件一直大約各占示波器正面的一半。4 系列 MSO 顯示器約占儀器正面的 75% 。為實現這一點，它采用流線型前面板設計，保留了關鍵控件，實現了簡單直觀操作，而對通過顯示屏上的對象直接進入的功能，則減少了菜單按鈕的數量。
帶顏色編碼的 LED 光圈指明觸發源和垂直標度/位置旋鈕分配情況。大的專用運行/停止/單次按鈕位于右上方顯眼位置，其他功能如強制觸發、觸發斜率、觸發模式、默認設置、自動設置和快速保存功能，則使用專用前面板按鈕進入。
體驗性能差異
數字熒光技術及 FastAcq? 高速波形捕獲
如果想調試設計問題，首先必須知道存在問題。數字熒光技術及 FastAcq 讓您更深入地了解器件的實際運行狀況。其快速波形捕獲速率（>500,000個波形/秒）提高了查看數字系統中常見偶發問題的概率，如欠幅脈沖、毛刺、定時問題等。為進一步增強查看偶發事件的能力，輝度等級指明了偶發瞬態信號相對于正常信號特點發生的頻次。
業界領先的垂直分辨率
4 系列 MSO 擁有杰出的性能，可以為您捕獲所需的信號，同時在您需要捕獲高幅度信號而又要查看更小的信號細節時，最大限度地降低多余噪聲的影響。儀器的核心是 12 位模數轉換器 (ADC)，其垂直分辨率是傳統 8 位 ADC 的 16 倍。
全新高分辨率模式根據選擇的采樣率來應用基于硬件的獨特有限脈沖響應 (FIR) 濾波器。FIR 濾波器為該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 中的噪聲。高分辨率模式一直提供最低 12 位的垂直分辨率，一直擴展到 ≤125 MS/s 采樣率下的 16 位垂直分辨率。
噪聲更低的全新前端放大器進一步改善了解析精細信號細節的能力。

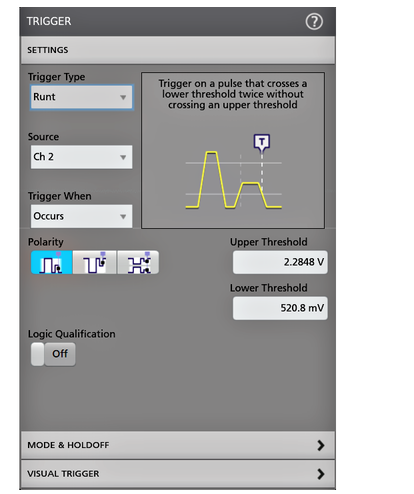

觸發
發現電路問題只是第一步，然后，您必須捕獲對應的事件，以確定根本原因。4 系列 MSO 提供了一套完整的高級觸發功能，包括：
欠幅
邏輯
脈沖寬度
窗口
超時
上升/下降時間
建立與保持時間違例
串行數據包
并行數據
序列
視頻
可視觸發
射頻對時間（可選）
由于記錄長度高達 62.5 M 點，您可以在一次采集中捕獲許多對應的事件，甚至捕獲數千個串行包。同時也可以提供高分辨率，放大精細的信號細節，記錄可靠的測量數據。
可視觸發 – 迅速找到關心的信號
找到復雜總線的適當周期可能要用幾個小時的時間，來收集和分類數千次采集，找到關心的事件。通過定義觸發，隔離所需事件，可以加快調試和分析工作。
可視觸發功能掃描所有波形采集，并與屏幕上區域(幾何形狀)進行比較，擴展了儀器的觸發功能。您可以使用鼠標或觸摸屏創建數量無上限的區域，可以使用各種形狀 (三角形, 矩形, 六邊形或梯形)指定所需的觸發行為。一旦創建了形狀，那么可以以交互方式編輯形狀，創建自定義形狀和理想的觸發條件。一旦定義了多個區域，可以使用布爾邏輯公式，使用屏幕上編輯功能設置復雜的觸發條件。
準確、實現高速探測
TPP 系列無源電壓探頭具備通用探頭的所有優勢，如動態范圍高、連接選項靈活、機械設計堅固可靠，同時又具有有源探頭的性能。高達 1 GHz 的模擬帶寬可以查看信號中的高頻成分，3.9 pF 超低容性負載則最大限度地降低了對電路的負面影響，能夠允許更長的接地引線。
您可以選配低衰減 (2X) 版本的 TPP 探頭，測量低電壓。與其他低衰減無源探頭不同，TPP0502 具有較高的帶寬 (500 MHz) 和較低的電容性負載 (12.7 pF)。
TekVPI 探頭接口
TekVPI? 探頭接口確立了探測易用性的標準。該接口除了提供牢固可靠的連接外，許多 TekVPI 探頭還有狀態指示燈和控件，并在綜合面板中直接提供了探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。TekVPI 接口允許直接連接電流探頭，無需單獨電源。TekVPI 探頭可以通過 USB 或 LAN 遠程控制，在自動測試系統環境中提供了功能更全面的解決方案。4 系列 MSO 為前面板連接器提供了最高 80 W 的功率，足以為連接的所有 TekVPI 探頭供電，而無需額外的探頭電源。
IsoVu? 隔離測量系統
不管是設計逆電器、優化電源、測試通信鏈路、測量電流并聯電阻器、調試 EMI 或 ESD 問題、還是試圖消除測試設置中的接地環路，共模干擾直到現在都是工程師的設計、調試、評估和優化盲區。
泰克顛覆式 IsoVu 技術采用光通信和光纖供電技術，全面隔離電流。在與配備 TekVPI 接口的 4 系列 MSO 結合使用時，它是第一個、也是唯一能夠在存在較高共模電壓時，準確解析高帶寬差分信號的測量系統：
完全電隔離
高達 1 GHz 帶寬
100 MHz 時，共模抑制為 1 百萬比 1 (120 dB)
全帶寬時，共模抑制為 10,000 比 1 (80 dB)
高達 2,500 V 的差分動態范圍
60 kV 共模電壓范圍
泰克 TIVP 系列 IsoVu? 測量系統提供了電流隔離測量解決方案，在存在大的共模電壓時可以準確地解析高達 2,500 Vpk 以上的高帶寬差分信號，在帶寬范圍內提供了同類優秀的共模抑制性能。
