FT6100系列多通道電子負載陣列為費思基于多年電力電子測試應用經驗，而開發的一款高精度、高可靠性、高集成度、全功能的多通道可編程直流電子負載產品。產品為集成應用量身定制，極具性價比。在絕大部分集成應用中可代替小功率單體電子負載并為用戶大幅節省成本。
FT6100專門針對嵌入式集成應用開發設計，標準19英寸機箱尺寸，具有靈活的編程接口（RS485、LAN）并提供驅動程序。支持Visual C++、C#、Delphi、Visual Basic、Labview等絕大部分軟件平臺進行二次開發，用戶可根據需要自行定制應用軟件。

主要特征：

1. 超高通道密度，在19英寸，3U（或2U）的機箱集成12個

2. 負載通道；

3. 功率通道：150W×12CH/300W×6CH/45W×12CH；

4. 電壓范圍：0-60V/0-500V；

5. 定態模式（CC、CV、CP、CR）；

6. 動態電流模式；

7. ADC分辨率：12bits;　　

8. DAC分辨率：12bits;

9. 智能風扇控制；

10. 標配RS485接口與LAN接口；

11. 開放指令集，適合ATE廠商集成;

12. 通道之間可以任意并聯;

13. OCP/OVP/OPP/OTP多重保護；

14. 通道間電氣隔離；

15. 高可靠性，超長平均無故障時間；

16. 脫機、在線兩種工作方式；

17. 標準19寸，可安裝于機柜。

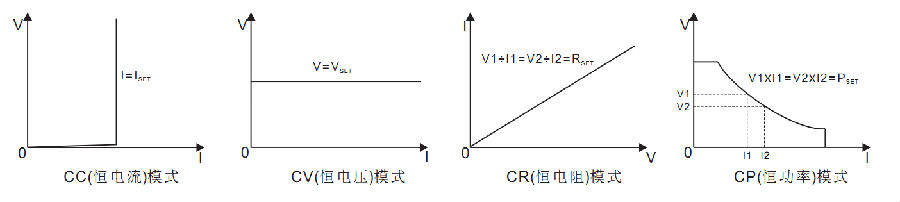

定態工作模式：

CC模式：在允許的輸入電壓和額定功率范圍內，無論輸入電壓如何變化，電子負載始終消耗一個恒定的電流(ISET)，輸入電壓需要高于電子負載的最低輸入阻抗與設定電流值的乘積。

CV模式：在允許的輸入功率范圍內，電子負載通過調整消耗的電流使輸入端維持一個恒定的電壓(VSET)。

CP模式：在允許的輸入電壓范圍內，電子負載通過調整消耗的電流使輸入功率維持在一個恒定的功率(PSET)。

CR模式：在允許的功率和電壓范圍內，電子負載通過調整消耗的電流使輸入阻抗維持在一個恒定的阻值(RSET)。

上述四種工作模式為定態模式

動態工作模式：

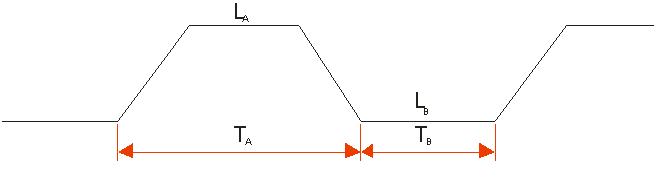

FT6100多通道直流可編程電子負載具備動態電流功能。該功能允許用戶設置兩個拉載電流A值與B值，并可設置A值脈寬與B值脈寬（范圍：1-60000毫秒）。負載將按照設定自動在A值拉載電流與B值拉載電流之前連續切換。

應用編程：

FT6100提供豐富編程接口和驅動程序，可以非常方便地集成到測試系統中。驅動程序支持Labview、Delphi、VC、VB、C＃等常用的軟件開發平臺。用戶可以基于驅動程序開發諸如定態、動態、序列等滿足測試要求的控制程序。為方便用戶調試開發，產品隨機附帶一款Demo軟件，可滿足基本的測試應用需求。

典型應用領域：

小功率電源、DC轉換器、手機充電器、電池、UPS、BMS等小功率電源產品的生產、老化與品檢；汽車線束、連接器、保險絲、繼電器、中央電器盒測試；電池pack、BMS保護板均衡放電、電動工具生產測試、LED電源板生產檢測等相關領域。

訂購信息：

FT6100S：電子負載陣列機箱

FT611S：電子負載模塊 60V/20A/150W

FT612S：電子負載模塊 500V/3A/150W

FT613S：電子負載模塊 60V/5A/45W*12CH

FT614S：電子負載模塊 60V/20A/300W

FT615S：電子負載模塊 500V/6A/300W
