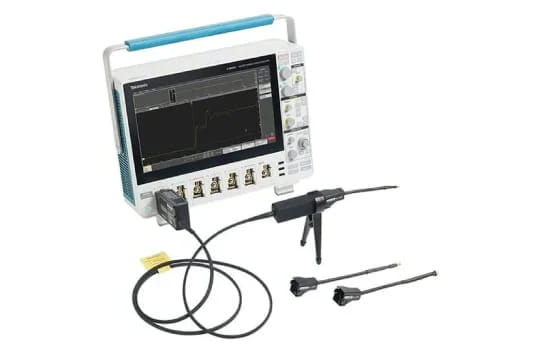

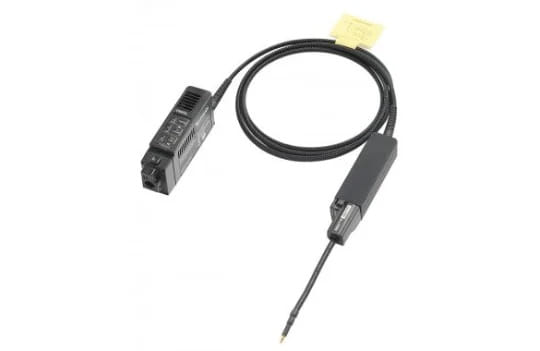

IsoVu 探頭技術可在基準電壓以 100V/ns 或更快速度回轉 ±60kV 時提供高達 ±2500V 的精確差分測量。第二代探頭采用 IsoVu 第 2 代設計，其尺寸僅為第一代的五分之一，但卻擁有所有的 IsoVu 技術優勢。
憑借通用的 MMCX 連接器以及帶寬、動態范圍和共模抑制功能的結合，IsoVu Gen 2 探頭為隔離探頭技術樹立了新標準，并能夠通過 SiC 和 GaN 實現寬帶隙電源設計。
IsoVu 探頭的優勢
IsoVu 技術使用光纖供電和光模擬信號路徑，以在測量系統和 DUT 之間實現完全光電隔離。這種隔離的重要優勢是允許探頭在共模電壓下獨立浮動。
DC 時 160 dB (100,000,000:1) CMRR
100 MHz 時高達 120 dB (1,000,000:1) CMRR
1 GHz 時高達 80 dB (10,000:1) CMRR
±60 kV 共模電壓范圍
高達 ±2500 V 差分輸入電壓范圍
高達 ±2500 V 偏置范圍
高壓和高帶寬
如果使用傳統的差分探頭，則必須在高帶寬或高電壓電平之間進行選擇。IsoVu 探頭具有屏蔽同軸電纜和隔離層，可提供高帶寬和 ±2500 V 的差分電壓范圍。第 2 代 IsoVu 可提供 200 MHz、500 MHz 和 1 GHz 的帶寬，以滿足您的預算和性能要求。
高性能和便捷的連接

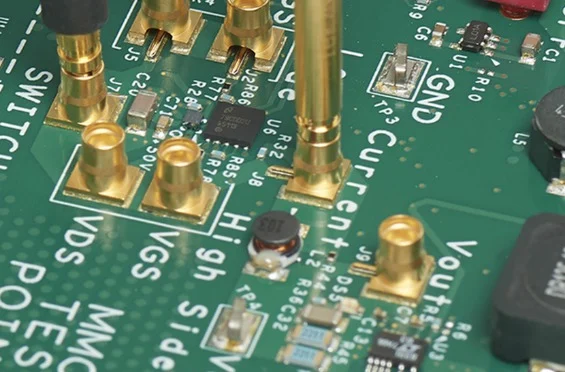

IsoVu 探頭端部具有一系列連接和附件，性能和可接入性較高。探頭可以直接連接到 MMCX 連接器，這種連接器價格便宜且使用廣泛。這樣就可以提供穩定的、免提測試點，以及高帶寬和共模抑制。堅硬的金屬主體屏蔽了中心導體，最大程度地減小了接地回路的面積，從而將干擾降至最低。
還可提供其他附件使探頭端部能夠用于多種連接方式。另外還提供 0.100" 和 0.200" 間距的四方針端部以用于差分電壓大于 ±250V 的場景。當不使用端部時，傳感頭在探頭的 SMA 連接器處還具有 1MΩ 和 50Ω 的可切換端接。此功能可以有效地向任何兼容示波器添加隔離通道。
功率轉換器和電機驅動設計中的浮動測量
在半橋功率轉換器中進行高邊測量充滿挑戰，因為測量時參考的源或集電極會快速上下擺動。SiC 和 GaN FET 等寬帶隙器件更難測量，因為它們可以在幾納秒內切換高壓。這種快速變化的共模電壓產生的噪聲進入差分測量結果中，并掩蓋 VGS 和 VDS 的詳細信息。IsoVu 探頭在全帶寬下具有無與倫比的共模抑制性能，通常首次能夠查看到信號詳細信息。
應用
使用 SiC 或 GaN、FET 或 IGBT 的半/全橋設計
浮動測量
功率轉換器設計
電源設備評估
開關電源設計
逆變器設計
電機驅動設計
電子鎮流器設計
EMI 和 ESD 故障排除
電流并聯測量
