費思充電樁自動測試系統是費思針對充電樁進行深入的分析，結合多年的行業經驗積累，為充電樁測試設計的開放、集成、通用的自動測試系統。

充電樁自動測試系統基于開放式硬、軟件體系結構設計，能夠靈活地擴展硬件，快捷地建立測試程序。系統支持多種不同品牌的測試儀器，可靈活地根據客戶的需求進行配置；系統豐富的基本測試項目，極大地提高了系統的易用性，盡最大可能地為用戶提供通用、靈活、規范的電源自動測試系統解決方案。

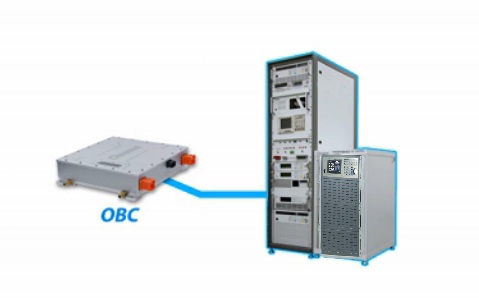

適用于充電樁模塊,慢充充電樁，汽車DC-DC模塊，車載充電機等測試應用

充電樁功能類似加油站里面的加油機，可以固定在地面或墻壁，安裝于公共建筑（公共樓宇、商場、公共停車場等）和居民小區停車場或充電站內，可以根據不同的電壓等級為各種型號的電動汽車充電。

為加速新能源汽車的普及推廣，國務院、國家電網、各地方政府包括電動車廠家出臺諸如高額補貼充電樁建設等一些列利好政策。

為滿足充電樁電源模塊測試需求，提高生產效率，降低人工成本，費思推出直流充電樁電源模塊自動化測試平臺（以下簡稱ATS平臺），此平臺把充電樁電源模塊常規性能測試項目都包含在內。

1、精選后的測試項目

可符合GB/T 24347-2009法規測試

DD-System Pre-setup(系統初始設定)

·DC-DC Input/Output Test(輸入輸出及效率測試)

·DC-DC Line Regulation Test(輸入效應測試)

·DC-DC Load Regulation Test(負載效應測試)

·DC-DC Hold On Adjust Test(在線調整測試)

·DC-DC Cursor Measure Time(上升/下降時間)

·DC-DC Over Load Protection Test(過載保護測試)

·DC-DC Over Voltage Protection Test(過電壓保護測試)

·DC-DC Peak Current Test(峰值電流測試)

·DC-DC Ripple & Noise Test(漣波及雜訊測試)

·DC-DC Short Circuit Protection Test(短路保護測試)

·DC-DC Total Regulation Test(總效應測試)

·DC-DC Vin Ramp Shut Down Test(輸入電壓極限測試)

·DC-DC Vin Ramp Start Up Test(開機輸入電壓極限測試)

·DC-DC Waveform Measure Turn On Test(開機波形量測)

·DC-DC Waveform Measure Turn Off Test(關機波形量測)

·Total Efficiency Test(總效率量測)

·Enable Turn On/Off DC-DC

·CAN Bus Reading Charger

2、測試要求：

測試人員需能正確地使用萬用表，電子負載、AC SOURCE，PC電腦等儀器設備和LabVIEW軟件平臺的基本操作。

測試平臺通常是在常溫常壓下測試的。

3、測試方法和過程

通過直流充電樁電源模塊ATS平臺完成所有項目的測試。

3.1  直流充電樁電源模塊ATS平臺原理圖，如圖一：

3.2  ATS平臺工作原理

ATS自動化測試平臺是基于LabVIEW軟件平臺，通過232總線，把可編程AC SOURCE，直流電子負載、示波器、萬用表、臺式電腦等有機結合起來，完成所需項目的測試。

3.3   ATS平臺使用設備清單，如表二：

表 二 設備清單

3.4  ATS平臺操作軟件：LabVIEW

直流充電樁電源模塊ATS平臺操作步驟如下：

步驟一：

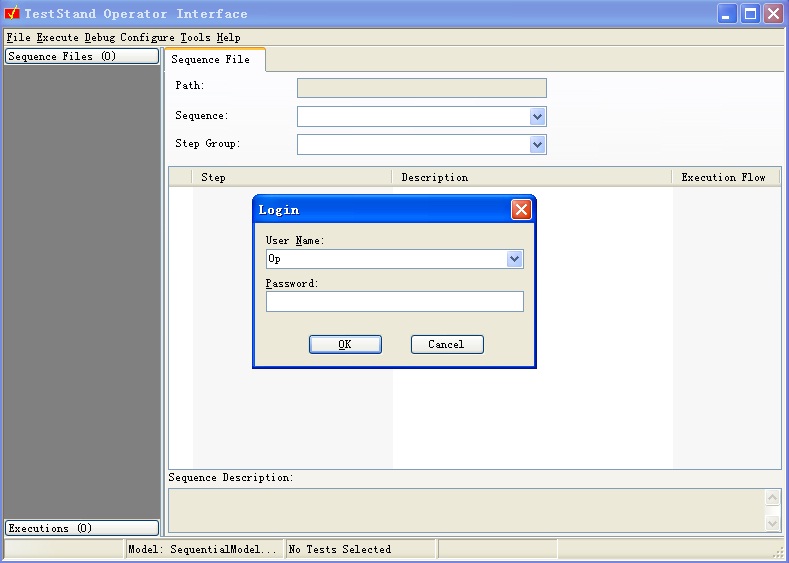

左鍵雙擊圖標：    ，進入如圖二操作界面：

圖 二

步驟二：

點擊‘File’菜單，選擇下拉菜單‘Open Sequence File…’，進入選擇測試測序文件夾，選擇所需要的測試程序，如圖三、圖四：

圖 三

圖 四

步驟三：

打開測試程序后，檢測程序是否是被測板程序，如圖五：

圖 五

程序確認無誤后，單擊Test UUTs按鈕，在彈出確認測試界面，單擊OK，開始自動化測試，如圖六：

圖 六

步驟四：

整個測試過程大概持續幾分鐘時間，測試過程中不需要測試員干預。

測試結束后，ATS平臺會自動把測試結果顯示在桌面上，如下圖七，彈出綠色小窗口Test Sequence Passed界面，顯示模塊測試通過：

圖 七

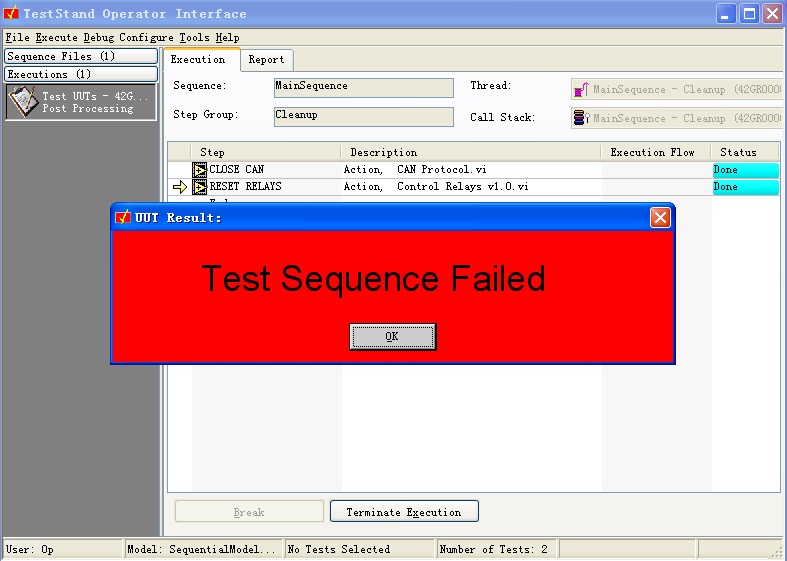

如下圖八，彈出紅色小窗口Test Sequence Failed界面表示模塊測試沒通過：

圖 八

步驟五：

出現如上圖七or八的結果后，表示模塊測試結束，點擊OK確定按鈕后又回到圖六開始新的模塊測試界面，這時候就可以更換模塊開始新的模塊測試了。

4. 測試結果和記錄

通過直流充電樁電源模塊ATS平臺，會把模塊所有測試項目的具體測試結果生成一份測試報告保存下來，若有必要可以選擇自動打印出來；模塊測試是否測試合格也會在自動化測試平臺結束后直接反饋出來。至此，模塊的測試已完成。
